Thanh lý 10 bộ Dell Wyse Thin-Client C10LE

​

Giải pháp Ảo hóa máy trạm (Thin-Client) (tiết kiệm tài nguyên không phải đầu tư PC cho từng người dùng cuối, nhưng người dùng cuối vẫn sử dụng như một máy tính PC sử dụng và tận dụng tài nguyên được chia sẻ từ Server hay Cloud Computing Servers, hay từ Dịch vụ Cloud). Ứng dụng: Ngành y tế (Chăm sóc sức khỏe), Giáo dục (Học E-leraning, Tra cứu thư viện, Tra cứu tài liệu, ...), Chính phủ và khu vực công (Tra cứu thông tin, Ghi nhận ý kiến đóng góp, ...), Tài chính và bảo hiểm (Tra cứu thông tin, Màn hình thông tin Giao dịch, ...), Bán lẻ (Post, kế toán quầy hàng/cửa hàng,...), Chế tạo-Sản xuất (Thông tin Quy trình, Xác nhận Tương tác, Cập nhật thông tin, ...), Giải trí - Khách sạn (Tương tác và ghi nhận thông tin, Xử lý và đáp ứng Dịch vụ theo yêu cầu,...)



SO SÁNH CÁC ĐẶC TÍNH THIẾT BỊ ĐẦU CUỐI HỖ TRỢ CHO CÁC GIẢI PHÁP

​

Giải pháp Thin - Client

Mô hình : Local Server – Cloud Computing Servers


Kiến trúc khối tổng quan: Cloud Computing Servers - Thin Clients

Servers - Clouds for Thin-Clients solutions​

Ghi chú:

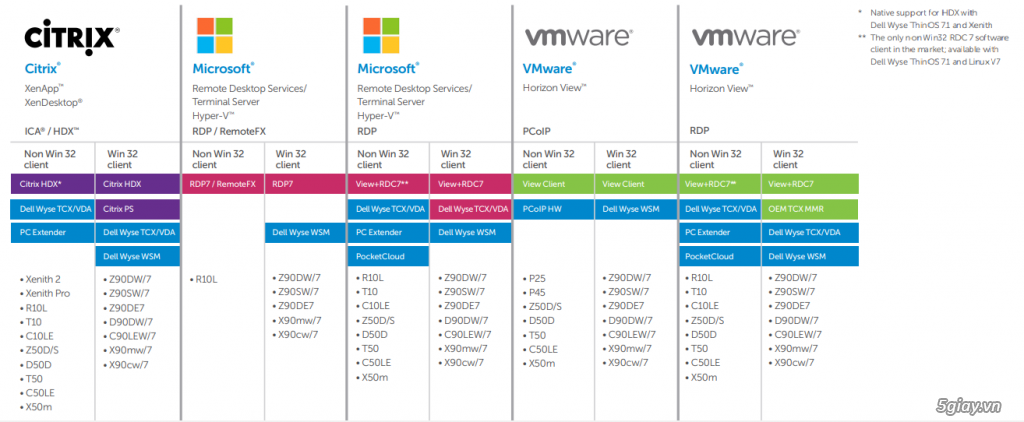

Server/Cloud: Citrix, Microsoft (RDS, Terminal Server, Hyper-V, RDP/RemoteFX), VMWare (PcoIP, RDP), ...
Thin-Client: Windows Embedded XP, Windows CE/CAL, Embedded Linux, Android (4.0 , Intel x 86, Jelly Bean, …)
Applications: Shared Services/Desktop Virtualization/Browser-Based Applications (Multimedia; Edit (Notebook, …), Internet, Pictures, File Management, Desktop System,…)
Management Applications: TCX Suite, PC Extender, Virtual Desktop Accelerator, WSM, Device Manager, Configuration Manager, Cloud Cient Manager, VDI, PocketCloud Remote Desktop, PocketCloud Explore, Pocket Cloud Web, Desktop Virtualization Solutions (DVS), …

Giải pháp Zero Client

Minh họa Zero Client khá đơn giản : màn hình, cáp mạng, bàn phím/chuột và 01 thiết bị Zero Client
​

Công nghệ Zero Client tạm dịch là "Máy trạm không xử lý" là bước đột phá trong phát triển công nghệ, được phát triển trên nền tảng công nghệ Thin Client nhằm đơn giản hóa thiết bị điện toán. Công nghệ Zero Client sẽ giúp doanh nghiệp bạn chuyển toàn bộ công việc xử lý lên các máy chủ, thông qua giao tiếp bằng bàn phím và màn hình tại vị trí của người dùng khi họ thao tác.

Máy trạm Zero Client bao gồm: các giao thức mạng cho phép kết nối với máy chủ trong mạng hữu tuyến hoặc vô tuyến. Các máy trạm chạy một số ứng dụng trên máy tính cá nhân hoặc máy chủ trong mạng. Khi được phối hợp với VDI (virtual desktop infrastructure – nền tảng máy trạm ảo), công nghệ Zero Client cho phép phân phối các ứng dụng một cách nhanh chóng, hiệu quả và an toàn đến khách hàng.

Chú ý : sự khác nhau giữa Thin Clients và Zero Clients :
Nếu doanh nghiệp bạn sử dụng Thin Clients yêu cầu phải có khả năng xử lý nhất định về một vài phần mềm khi cài đặt trên máy trạm. Ngược lại, Zero Client sẽ giúp bạn xử lý mọi vấn đề khi kết nối trực tiếp với máy chủ thông qua thiết bị Ethernet. Do đó, phần cứng của máy trạm Zero Client chỉ cẩn một hộp nhỏ nối bàn phím, chuột, màn hình với thiết bị Ethernet, giảm điện năng tiêu thụ và tiết kiệm chi phí.

Giải pháp làm máy tính mini PC

Thiết kế ban đầu chủ yếu hỗ trợ giải pháp Thin - Client, tuy nhiên có thể cải tiến, nâng cấp thành 01 Mini PC, hỗ trợ hoạt động độc lập, đơn lẻ mà không phụ thuộc phải có 01 hệ thống Servers/Clouds hỗ trợ.

Nâng cấp phần cứng :
CPU thường từ 1GHz - 1.5Ghz (ko cần nâng cấp)
HDD: Gắn cổng IDE HDD hoặc chuyển đổi sang SD Micro 1GB - 2GB - 4GB - 8GB hoặc khởi động bằng USB ( và làm HDD)
RAM: 256 MB - 512 MB có thể nâng cấp 1GB / 2GB
Hệ điều hành : Dos/Windows XP/Vista/2000/ Win7, Ubuntu, Linux, Android (4.x, Jelly Bean, Intel x 86)
Các ứng dụng: đọc/nghe đọc sách Online/Offline (Giải pháp hỗ trợ Thư viện số), lướt web, tra cứu thông tin, xem Youtube, nghe nhạc, nghe Podcast, chơi Game đơn giản (Mario, xếp hình, Pacman, Đua xe 3DMark2001, Bắn súng, Lái máy bay...), ...

Minh họa cài WinXP và chơi các game nhỏ như Đua xe 3DMark2001, Bắn súng, lái máy bay, ...

Minh họa game lái máy bay, ...
​

Giải pháp ứng dụng làm thiết bị IOT (Internet of Things )

Bảng đồ lĩnh vực triển khai IOT trên toàn thế giới.​

Các ứng dụng đã triển khai IOT trên toàn thế giới.

Các lĩnh vực có thể triển khai IOT ở Việt Nam
​

Mô hình đơn giản và sát với thực tế : thiết bị có thể đóng vai trò như một IOT Edge hay IOT Gateway: Thu thập dữ liệu và điều khiển (Vi điều khiển và các công cụ lập trình, Cảm biến / sensors, Điều khiển thiết bị ) ; Truyền nhận dữ liệu (HTTP/Websocket, MQTT, CoAP, AMQP, ...), đóng vai trò trung gian trong việc trao đổi dữ liệu giữa thiết bị đầu cuối và hệ thống xử lý trung tâm.

Mô hình vị trí của IOT Gateway hay IOT Edge
​

Tham khảo minh họa ứng dụng 01 thiết bị Thin-Client của Hãng WYSE (Dell)

Sử dụng 01 bộ DELL WYSE (C10LE) với cấu hình:
CPU Intel 1 GHz; Card đồ họa: VIA Chrome9 HCM ; flash 128 MB; Ram (DDr2): 512 GB
4 cổng USB ; 02 cổng Audio (Spk, Mic)
01 cổng DVI (1920×1080) (Kèm đầu chuyển đổi DVI -> VGA);
01 cổng PS2 (kèm chuột PS/2) ; 01 cổng PS2 (cho bàn phím PS/2)
01 Lan port GigE(Ethernet)
Nguồn Adapter 12VDC, 2.5A;
Windows CE/Embeded
01 Laptop có cài đặt VMWare 5.x để tạo ảo hóa các Server (Citrix, Win Srv 2000, VMware)
Software: 01 phần mềm ảo hóa giả lập Server/Cloud (VMware, ...), 01 phần mềm tạo Server cho Thin-Client (Citrix, Microsoft, VMWare, Teradici), 01 phần mềm nhúng trên Thin-Client (Citrix XenApp, Citrix XenDesktop, Windows CE/Embeded, Windows 10 IOT , VMware Horizon, ...)
Datasheet of Dell Wyse C10LE (https://www.shi.com/product/21352111/Dell-Wyse-C10LE-Thin-Client)
Minh họa giải pháp áo hóa Thin-Client

​

Các Servers có thể giả lập Ảo hóa trên Vmware

IP CONFIGURATION ---
Main System-Server IP (Citrix/Microsoft/VMWare ảo hóa trên VMWare) : 192.168.1.1
Thin Client Setup Like 5 Thin Client Then
1 Thin Client-- 192.168.1.2
2 Thin Client-- 192.168.1.3
3 Thin Client-- 192.168.1.4
4 Thin Client-- 192.168.1.5
5 Thin Client-- 192.168.1.6

Ứng dụng : kết nối/điều khiển vào Server/Cloud, tận dụng tài nguyên và các dịch vụ trên Server/Cloud, ...Tham khảo thêm từ Hãng Dell


Wyse Thin Client Review and Demo (Tích hợp Thin-Client gắn lên màn hình Viewsonic)


Manually Configure for Connection To Citrix Virtual App and Desktops

https://www.youtube.com/watch?v=C3ZUWikpUEk
Introduction to Wyse Easy Setup


How to reset a Wyse Cx0 C10LE WTOS Thin Client terminal to factory defaults (or factory settings)


https://www.youtube.com/watch?v=rk-zMG05qLg
WYSE Terminal Cx0 Teardown

https://www.youtube.com/watch?v=rHC8Nbqe8v8
Wyse ThinClient USB-Stick

https://www.youtube.com/watch?v=9YXm4DDa_V0
Wyse Device Management with Wyse Management Suite

https://www.youtube.com/watch?v=ubvnt275URY
Getting Started with Wyse ThinOS for Citrix

https://www.youtube.com/watch?v=DxXMFTJvcTo
Wyse Cx0 Thin Client - DVI/HDMI/Audio & Technical Quirks

https://www.youtube.com/watch?v=cmsdXaWBbgg
Danh sách các linh kiện để nâng cấp Thin Clients -> miniPC

Download tài liệu/ Source liên quan

Tham khảo các giải pháp Thin-Client xây dựng Dịch vụ riêng :
https://www.unicon-software.com
https://www.dell.com/en-us/work/shop/wyse-endpoints-and-software/sc/cloud-client
https://www.vcloudpoint.com/
https://thinclient.org/
....................

Minh họa chuyển đổi máy Thin-Client sang máy MiniPC
Điều kiện: nâng cấp thêm 01 ổ IDE flash (IDE convert to SD Card 2GB -32/64 GB) (cài đặt Hệ điều hành)(44-pin ide converter to sd card : searching Google
Có thể nâng cấp Ram từ 512GB -> 1GB PC6400 (DDR2) (miniPC/Laptop) (nếu muốn); >
Có thể khởi động và vận hành bằng 01 USB Extend để khởi động hoặc chứa hệ điều hành (Dos/Win98SE/WinXP/Vista/win7/,..., Ubuntu/Linux/Android gắn bên ngoài
Tham khảo một số phần mềm tạo 01 USB khởi động/Chứa hệ điều hành để hoạt động: Unetbootin, Easy2Boot, ...

https://www.youtube.com/watch?v=gZWj-CRhN_0
Hướng dẫn tháo lắp Wyse Cx0 để gắn internal USB 32GB


Hướng dẫn tháo lắp Wyse C10LE để gắn IDE Flash - Chuẩn bị cáp IDE, bộ convert IDE - SD Card và thẻ nhớ MicroSD SanDisk 32/64 GB


Hướng dẫn tháo lắp Wyse C10LE để gắn IDE Flash - Gắn cáp IDE vào Dell Wyse C10LE


Plugin IDE Flash - Wyse Cx0 Thin Client running DOS, Windows, and Linux for Retro Gaming


Hướng dẫn tháo lắp ổ SSD 60GB vào Wyse Cx0

https://www.youtube.com/watch?v=CM10b7TSf_8
Lắp Pin và cấu hình CMOS cho Wyse C10LE

https://www.youtube.com/watch?v=XqLsrPErCpU
Wyse Cx0 C10LE Terminal, an exploration and trying to install Windows 98

https://www.youtube.com/watch?v=-nZAhE0SetM
Install Windows XP from a USB Flash Drive with Easy2Boot


Ứng dụng: chạy các hệ điều hành : Dos/Win98se//Windows XP/Vista/2000/ Win7, Ubuntu, Linux, Android
Các ứng dụng: đọc/nghe đọc sách Online/Offline (Giải pháp hỗ trợ Thư viện số), lướt web, tra cứu thông tin, xem Youtube, nghe nhạc, nghe Podcast, chơi Game đơn giản (Mario, xếp hình, Pacman, Đua xe 3DMark2001, Bắn súng, Lái máy bay...), ...

Minh họa giải pháp IOT Edge/Gateway (Internet of Things)
Điều kiện: xây dựng/tận dụng/giả lập 01 Server/Cloud IOT Platform hoặc lập trình App trực tiếp vào miniPC (OS: Android)

Tham khảo các IOT Platform (mã nguồn mở) : Eclipse IoT, Platform IoT Kaa, SiteWhere, ThingSpeak, DeviceHive IoT Platform, Mainflux, Zetta, DSA, Thingsboard.io, Thinger.io, WSo2- Platform, ...

​

Mô hình cơ bản của 01 hệ thống IOT​

1. Chuyển đổi Thin-Client Wyse C10LE thành một miniPC (tham khảo các giải pháp trên)
2. Cài đặt Android hoặc Windows 10 IOT vào miniPC này.
Các version Android có thể được hỗ trợ:
+ Android Gingerbread 2.3.3 - 2.3.7 2010 year
+ Android Ice Cream Sandwich 4.0.3 - 4.0.4 2011 year
+ Android Jelly Bean 4.1.x 2012 year
+ Android Jelly Bean 4.2.x 2012 year
+ Android Jelly Bean 4.3 2013 year
+ Android KitKat 4.4 2013 year
+ Android Lollipop 5.0 2014 year
+ Android Lollipop 5.1 2015 year
+ Android Marshmallow 6.0 2015 year
+ Android Nougat 7.0 2016 year
+ Android Nougat 7.1 2016 year
+ Android Oreo 8.0 2017 year (not tested yet)
+ Android Oreo 8.1 2017 year (not tested yet)
+ Android Pie 9.0 2018 year (not tested yet)
+ Android Q 10.0 2019 year (not tested yet)
+ Android 11 2020 year (not tested yet)
+ Android 12 2021 year (not tested yet)
+ Android All - universal version
tham khảo nguồn http://mobilekaprice.com/article-android-firmware/wyse-c10le-wtos

Minh họa cài đặt Android cho các mainboard Intel x 86
​

https://www.youtube.com/watch?v=k2AlqUOlEps
Installing Android-x86 9.0 R2 on the HP t630 Thin Client! At the same way to install Android on Wyse C10LE

https://www.youtube.com/watch?v=5DBnW8I8HyI
Installing & Testing Android in Thin-Client HP t520 ! At the same way to install Android on Wyse C10LE

Ứng dụng: tùy theo kịch bản Test Lab
1. Thu thập dữ liệu từ các Sensors (nhiệt độ, đổ ẩm, ...) hay điều khiển đèn/quạt sáng/tắt thông qua ngoại vi I/O, ...
2. Truyền nhận dữ liệu (HTTP/Websocket, MQTT, CoAP, AMQP, ...) giữa thiết bị đầu cuối và hệ thống xử lý trung tâm, ...
3. Các Test Lab khác

Thông tin hình ảnh về thiết bị "Nồi đồng cối đá" của hãng Dell (USA)
